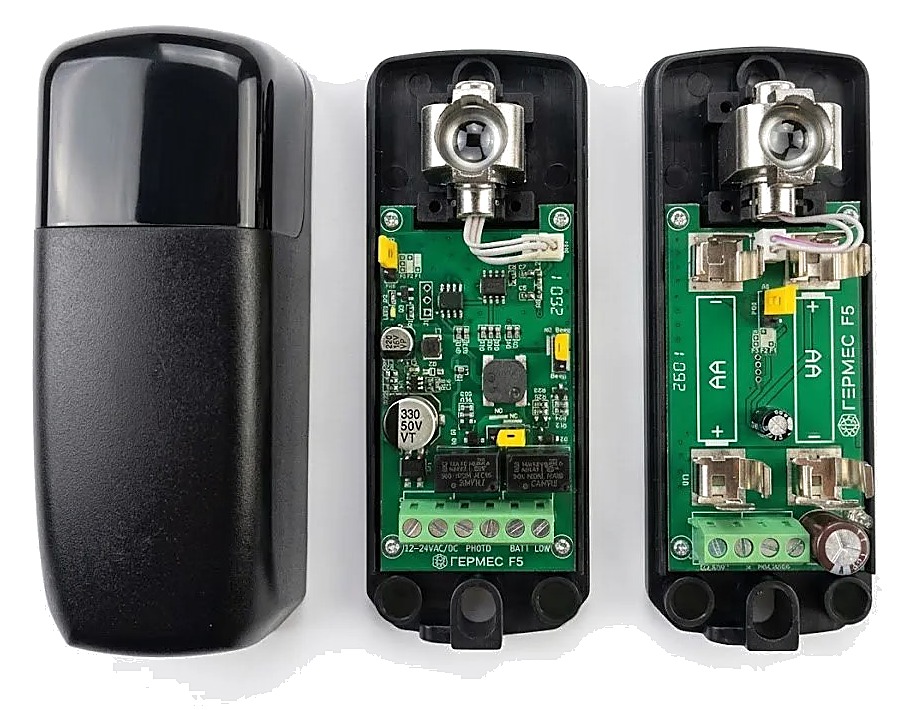

Беспроводные фотоэлементы ГЕРМЕС F5
Фотоэлементы для ворот и шлагбаумов с дальностью 1–13 м. Передатчик работает от батарей: кабель через проезд не требуется. Приёмник подключается к питанию и входу безопасности автоматики.
Модель рассчитана на контроль проезда, в том числе при ярком солнечном освещении.
Состав заявки сохраняется в вашем браузере до отправки. Открыть заявку и получить коммерческое предложение.
Назначение
Для ворот и шлагбаумов без кабеля через проезд
ГЕРМЕС F5 контролирует пересечение оптического луча между передатчиком и приёмником. Подходит для готовых въездов, где прокладка кабеля на противоположную сторону потребовала бы вскрытия покрытия.
Передатчик питается от 2 батарей AA 1,5 В, приёмная часть — от 12–24 В AC/DC. Беспроводное исполнение не означает, что оба устройства работают без проводов. Реакция ворот или шлагбаума на сигнал зависит от подключения и настройки блока управления.
Характеристики
Технические данные
- Рабочая дальность
- 1–13 м
- Питание передатчика
- 2 × AA 1,5 В
- Питание
- 12–24 В AC/DC
- Ток приёмника
- < 40 мА
- Ток передатчика
- < 65 мкА
- Длина волны
- 940 нм
- Рабочая температура
- −20…+60 °C
- Нагрузка реле
- максимум 1 А, 30 В
- Размеры
- 128 × 50 × 32 мм
- Работа при ярком солнце
- стабильная работа при ярком солнце - не засвечивается
- Степень защиты
- IP54
Цена
Розничная цена
- Розничная цена
- 4 000 ₽
Для оптовых поставок по России и коммерческого предложения запросите оптовый прайс. Условия зависят от объёма заказа.
Монтаж
Что проверить перед подключением
Измерьте расстояние между сторонами проезда: оно должно соответствовать рабочей дальности 1–13 м. Убедитесь, что луч не перекрывается деталями ворот и что приёмник можно подключить к питанию и входу безопасности платы.
Сверьте подключение с инструкцией ГЕРМЕС F5 и документацией автоматики. После установки проверьте обнаружение препятствия и предусмотренную настройками реакцию ворот или шлагбаума. Для сравнения типов используйте руководство по выбору беспроводных фотоэлементов.
Вопросы перед покупкой
Подключение и эксплуатация ГЕРМЕС F5
Что означает беспроводное исполнение ГЕРМЕС F5?
Передатчик питается от 2 батарей AA 1,5 В, поэтому кабель через проезд не требуется. Приёмник нужно подключить к питанию 12–24 В AC/DC и блоку управления воротами или шлагбаумом.
На каком расстоянии устанавливаются фотоэлементы F5?
Рабочая дальность ГЕРМЕС F5 — 1–13 м. Передатчик и приёмник устанавливаются напротив друг друга с прямой оптической видимостью. Место и схему монтажа выбирайте по инструкции.
Можно ли подключить F5 к любой автоматике?
Совместимость нужно проверить по инструкции конкретного блока управления: напряжению питания и схеме входа безопасности. Если нужна помощь, сообщите модель платы управления при запросе консультации.
Где найти инструкцию по подключению ГЕРМЕС F5?
Инструкция доступна по кнопке «Открыть инструкцию» на этой странице. В галерее также есть видео работы и распаковки комплекта.
Нужно ли обслуживать батареи передатчика?
Да, передатчик работает от батарей AA. Проверяйте их состояние и работу фотоэлементов при обслуживании автоматики. Интервал замены батарей зависит от условий эксплуатации.
