Звучит сирена
Спецтранспорт приближается к въезду с включённым специальным звуковым сигналом.
Детектор сирен спецтранспорта
ГЕРМЕС

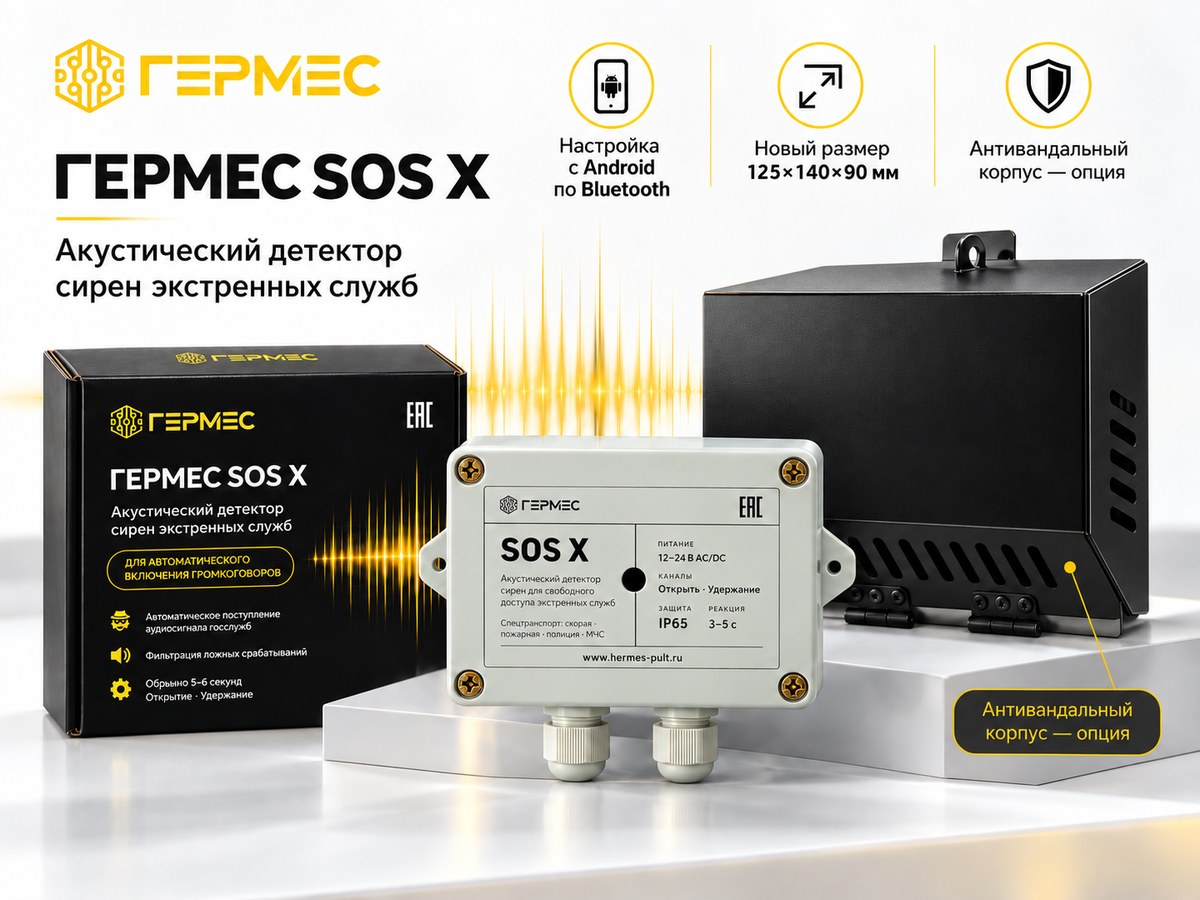

SOS X v2Детектор сирен для шлагбаума и ворот
Новая версия распознаёт сирены скорой помощи, полиции, пожарной охраны и МЧС, передаёт команду на открытие проезда и настраивается со смартфона по Bluetooth.
Около 5 секундвремя распознавания
Три режима сиреныпротяжный, частый и двухтональный
IP65защита корпуса
BluetoothiPhone и Android
Розничная цена16 700 ₽
Принцип работы
Как детектор сирен открывает шлагбаум
SOS X распознаёт звуковой сигнал спецтранспорта и передаёт команду контроллеру ворот или шлагбаума. Он не управляет двигателем напрямую.
2
SOS X распознаёт сигнал
Детектор анализирует характерный рисунок изменения частоты, а не только громкость.
3
Система получает команду
Канал 1 передаёт импульс «Открыть», Канал 2 включает режим свободного доступа.
2 выходаоптоизолированные CH1 и CH2
12-24 В AC/DCпитание устройства
OLED-дисплейстатус и параметры
BluetoothiPhone и Android
-25...+55 °Cрабочая температура
Настройка и материалы
Что вы хотите открыть?
Выберите свой телефон, инструкцию или видео. Каждая карточка ниже - отдельная кнопка.
Настроить с iPhoneПриложение «ГЕРМЕС Connect»Открыть App Store →
Настроить с AndroidПриложение «ГЕРМЕС Connect»Открыть Google Play →
Читать инструкциюПодключение и настройка SOS X v2Открыть руководство A4 →
Смотреть настройкуМеню и кнопки на детектореПерейти к видео →
Стрелка «→» обозначает переход. Характеристики и пояснения показывают информацию и не являются кнопками.
Приложение «ГЕРМЕС Connect» доступно для iPhone в App Store и для Android в Google Play. Дополнительный вариант для Android - веб-настройка через Google Chrome по Bluetooth.
ГЕРМЕС ConnectНастройка по Bluetooth
Меняйте порог детекции и время удержания, сохраняйте параметры и проверяйте выходы со смартфона.
- Включите детектор и Bluetooth на телефоне.
- Откройте приложение «ГЕРМЕС Connect» на iPhone или Android. На Android также доступна веб-настройка через Chrome.
- Выберите SOS X и введите 6-значный код с дисплея.
- Измените параметры и нажмите «Сохранить настройки».
Видео: настройка по Bluetooth
Ваши действия на телефоне, голосовое пояснение и субтитры. Нажмите ▶ для просмотра.
На въезде
Табличка для экстренных служб
Размещается перед воротами или шлагбаумом и подсказывает водителю, что для автоматического проезда необходимо включить сирену на 5 секунд.
Видео
Настройка SOS X v2 и испытания
Настройка показана на актуальном детекторе. Испытания ниже сняты с предыдущим корпусом и демонстрируют распознавание сирены.
▶ Нажмите для просмотра
Настройка ГЕРМЕС SOS X v2
Меню прибора, настройка кнопками и проверка выходов. Голосовое пояснение и субтитры.
- порог детекции;
- время удержания шлагбаума;
- тест выходов и серийный номер;
- вход тревожной кнопки и сброс срабатывания.
Тест на сирену
Распознавание сигнала на разном расстоянии.
Музыка и голос
Проверка защиты от ложного срабатывания.
Тест в коробке
Проверка в усложнённых условиях.
Как читать результат: зелёный индикатор горит в режиме ожидания. Когда индикатор гаснет - детектор сработал.
Подключение
Подключение SOS X к воротам и шлагбауму
Подключение выбирают по схеме конкретной платы управления. Название бренда автоматики само по себе не подтверждает совместимость; проверьте питание и допустимые параметры управляющих входов.
К контроллеру ворот или шлагбаума
Питание - 12-24 В AC/DC
К1 / Э1 · CH1
Импульс около 1 секунды на вход OPEN / SBS / PP / STEP
Импульс около 1 секунды на вход OPEN / SBS / PP / STEP
К2 / Э2 · CH2
Разрыв цепи PHCL / PH1 / PH2 / PHOTO / SAFETY на заданное время
Разрыв цепи PHCL / PH1 / PH2 / PHOTO / SAFETY на заданное время
IN / GND
Вход для нормально разомкнутого сухого контакта. Внешнее напряжение не подавать
Вход для нормально разомкнутого сухого контакта. Внешнее напряжение не подавать
| Питание | 12-24 В AC/DC |
|---|---|
| Потребление | до 1 Вт |
| Микрофон | цифровой MEMS (I2S) |
| Диапазон распознавания | 450-2050 Гц |
| Время распознавания | около 5 с |
| Выходы | 2 оптоизолированных транзисторных выхода: CH1 и CH2 |
| Нагрузка выходов | не более 50 мА, до 35 В |
| Защита | IP65 |
| Габариты | 125 × 140 × 90 мм, включая гермовводы |
| Рабочая температура | -25...+55 °C |
| Беспроводная настройка | Bluetooth, iPhone и Android |
| Версия изделия | 2 |
Торгово-монтажным компаниям
Всё необходимое для оценки и монтажа
ГЕРМЕС SOS X поставляется по России для торговых, монтажных, оптовых компаний и организаций, комплектующих объекты автоматизации въезда. Розничная цена остаётся открытой для ориентира, оптовое предложение предоставляется по запросу.
Команда «Открыть»Канал 1 передаёт импульс контроллеру ворот или шлагбаума.
Свободный доступКанал 2 удерживает проезд свободным на установленное время.
Два управляющих выходаОптоизолированные транзисторные выходы CH1 и CH2 для интеграции с автоматикой.
Настройка по BluetoothПриложение «ГЕРМЕС Connect» доступно для iPhone и Android; веб-настройка через Chrome сохранена как дополнительный вариант для Android.
Проверка подключенияРежим теста выходов позволяет проверить проводку без сирены.
Технические материалыИнструкция и схема подключения доступны на странице; коммерческое предложение предоставляется по запросу.
Перед заказом
Вопросы о выборе и установке SOS X
Как открывается шлагбаум по сирене?
Детектор распознаёт характерный звуковой сигнал и передаёт управляющую команду автоматике. Время распознавания SOS X v2 - около 5 секунд. Последовательность работы въезда зависит от настроек контроллера.
Подойдёт ли SOS X к моему шлагбауму?
Нужна проверка модели платы, её управляющих входов и схемы подключения. У SOS X v2 два оптоизолированных транзисторных выхода CH1 и CH2; допустимая нагрузка - не более 50 мА и 35 В. Для консультации пришлите модель платы или фото клемм.
Какое питание и место установки нужны?
Питание - 12-24 В AC/DC, корпус - IP65. Рабочая температура - от -25 до +55 °C. Место установки выбирают по инструкции и проверяют распознавание звука на объекте.
Как настроить детектор с телефона?
Используйте приложение «ГЕРМЕС Connect»: для iPhone оно доступно в App Store, для Android - в Google Play. Настройка выполняется по Bluetooth. На Android также можно использовать веб-страницу в Google Chrome. Приложения, инструкция и видео настройки собраны выше.
Можно ли проверить подключение без сирены?
Да, режим теста выходов позволяет проверить подключение к автоматике. Проверка распознавания реального звукового сигнала на объекте выполняется отдельно. Порядок настройки приведён в инструкции SOS X v2.
Как заказать детектор и получить оптовые условия?
Розничная цена - 16 700 ₽. Добавьте нужное количество в заявку. Оптовое предложение для торговых и монтажных компаний предоставляется по запросу; условия работы описаны на странице для партнёров.
Планируете оборудование въезда? Прочитайте руководство по автоматическому открытию шлагбаума по сирене.
Заказать детектор
ГЕРМЕС SOS X
16 700 ₽
Для ТМК и оптовых покупателей
- оптовые условия - по запросу;
- схема подключения и инструкция;
- консультация по интеграции с автоматикой.
Технические материалы и консультация
Добавьте SOS X в общую заявку. Менеджер подготовит коммерческое предложение и поможет с подключением к автоматике объекта.
